除尘器的脉冲清灰装置工作原理

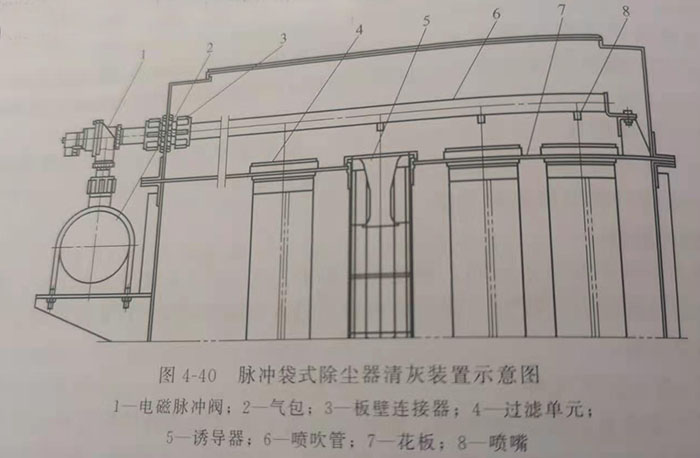

脉冲袋式除尘器清灰装置示意图如图4-40所示。脉冲阀一端接压缩空气包,另一端接喷吹管,脉冲阀背压室接控制阀,脉冲控制仪控制着控制阀。
脉冲袋式除尘器清灰装置示意图如图4-40所示。脉冲阀一端接压缩空气包,另一端接喷吹管,脉冲阀背压室接控制阀,脉冲控制仪控制着控制阀。当控制仪无信号输出时,控制阀的排气口被关闭,脉冲阀喷口处于关闭状态;当控制仪发出信号时控制阀的排气口被打开,脉冲阀背压室外的气体泄掉,压力降低,膜片两面产生压差,膜片因压差作用而产生位移,脉冲阀喷吹孔打开,此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出。高速气流诱导了数倍于一次风的周围空气进入滤袋,造成滤袋内瞬时正压和抖动,滤袋外粉尘脱落,实现清灰。
脉冲除尘器清灰相关配件:脉冲除尘器清灰离线阀、盘式停风阀、先导阀、普通电磁脉冲阀、超低压大口径电磁脉冲阀、防爆型电磁脉冲阀、电磁脉冲活塞阀、
脉冲除尘器的清灰装置配件:脉冲袋式除尘器的清灰装置由脉冲阀、喷吹管、贮气包、导流器和控制仪等几部分组成。
脉冲喷吹的清灰方式分为中心喷吹和环隙喷吹,中心喷吹的清灰能力强,过滤速度大,不需分室,可连续清灰。对它的要求是脉冲阀要经久耐用。环隙喷吹的清灰能力强,过滤速度比中心喷吹更大,不需分室,可连续清灰,对于安装要求更高,压缩空气消耗更大。
